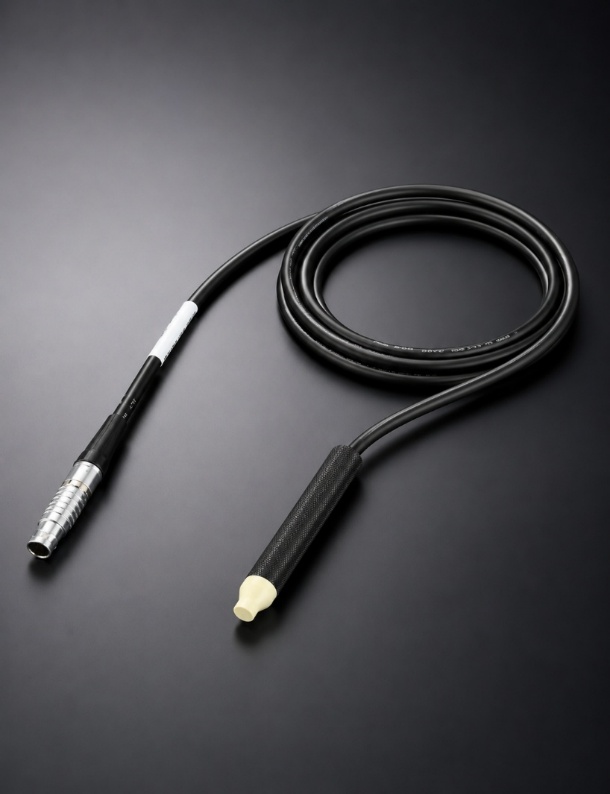

ECT-P06-01笔式涡流无损检测探头
分享：
笔式涡流无损检测探头是一款基于涡流效应（Eddy Current Testing, ECT）原理设计的高灵敏度、便携式表面缺陷检测器件，专为导电材料的表面及近表面无损检测而开发。该产品以笔形壳体为外观结构，集成微型涡流线圈、精密信号调理电路及标准化输出接口，适用于在狭小空间及复杂工况下完成快速、精准的检测任务
网页内容可能因为网页更新周期原因，内容更新可能有延迟，产品的具体参数以实际交付产品为准。
产品介绍
笔式涡流无损检测探头是一款基于涡流效应（Eddy Current Testing, ECT）原理设计的高灵敏度、便携式表面缺陷检测器件，专为导电材料的表面及近表面无损检测而开发。该产品以笔形壳体为外观结构，集成微型涡流线圈、精密信号调理电路及标准化输出接口，适用于在狭小空间及复杂工况下完成快速、精准的检测任务
功能特点
内部结构：含有2个线圈，分别为激励线圈和信号接收线圈
检测对象：锈钢、碳钢等
检测用途：裂纹检测、表面缺陷检测
工作频率范围：高频激励频率1kHz–20KHz
推荐工作频率：10KHz
激励电压：激励线圈输入电压1–2Vpp(正弦波)
激励线圈电阻：200Ω±20Ω
接收线圈电阻：200Ω±20Ω
输入THD：≤0.1%
输入SNR：≥60dB
提离距离：探头端面与工件表面的允许距离不超过2mm
磁芯材料：铁氧体
线圈排列方式：检测线圈单独缠绕
探头外径：笔式探头主体直径约为16mm
探头总长度：整体长度约为11cm
线缆长度：约为3m

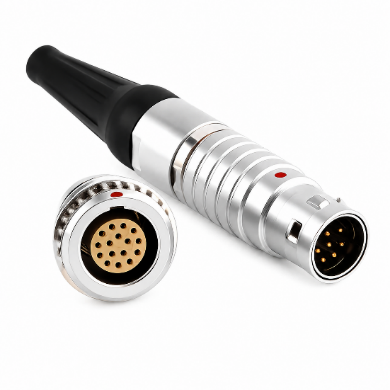

探头接口：推拉自锁快速航空插头16芯
